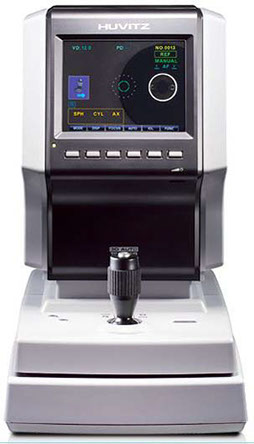

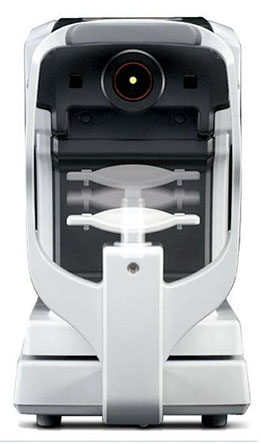

РЕЖИМЫ ИЗМЕРЕНИЯ

Режим K/R Кератометрия и рефрактометрия

Режим REF Рефрактометрия

Режим KER Кератометрия

Режим CLBC Определение базовой кривизны контактной линзы

Режим KER P Периферическая кератометрия

РЕФРАКТОМЕТРИЯ

Вертексное расстояние (VD) 0.0, 12.0, 13.5, 15.0

Сфера (SPH) -25.00 ~ +22.00 D (шаг: 0.12, 0.25 D)

Цилиндр (CYL) 0.00 ± 10.00 D (шаг: 0.01, 0.12, 0.25 D)

Ось цилиндра (AX) 1 ~ 180° (шаг: 1°)

Форма цилиндра -, +, ±

Межзрачковое расстояние (PD) 10 ~ 85 мм

Минимальный диаметр зрачка 2.0 мм

КЕРАТОМЕТРИЯ

Радиус кривизны 5.0 ~ 10.2 мм (шаг: 0.01 мм)

Преломляющая сила 33.00 ~ 67.50 D (при коэффициенте преломления роговицы 1.3375, 0.05/0.12/0.25 D)

Роговичный астигматизм 0.00 ~ -15.00 D (шаг: 0.05, 0.12, 0.25 D)

Оси 1 ~ 180° (шаг: 1°)

Диаметр зрачка 2.0 ~ 14.0 мм (шаг: 0.1 мм)

Память 10 измерений для каждого глаза

ДИАПАЗОН ПЕРЕМЕЩЕНИЙ

Вверх-Вниз ±15 мм

Влево-Вправо ±5 мм ±2 мм

Вперед-Назад ±5 мм ±2 мм

ПРОЧЕЕ

Дисплей Цветной TFT LCD монитор с диагональю 6,5 дюймов

Встроенный принтер Термопринтер

Энергосбережение Автоматическое выключение после 5 минут бездействия

Параметры питания Переменный ток 100 ~ 240 В, 50/60 Гц, 60 Вт

Размер/Вес 252 x 500 x 432 мм / 20 кг

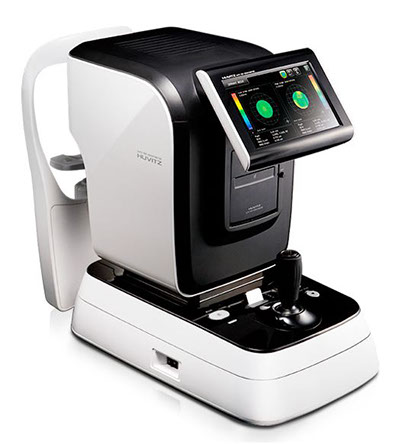

РЕЖИМЫ ИЗМЕРЕНИЯ

Режим K/R Кератометрия и рефрактометрия

Режим REF Рефрактометрия

Режим KER Кератометрия

Режим CLBC Определение базовой кривизны контактной линзы

Цветовой режим Режим просмотра в цвете и подбора контактных линз (с использованием белого и голубого светодиодов)

Режим Z-MAP Построение карт волнового фронта с учетом аберрации высших порядков при помощи датчика Хартмана-Шака

РЕФРАКТОМЕТРИЯ

Вертексное расстояние (VD) 0.0, 12.0, 13.5, 15.0

Сфера (SPH) -30.00 ~ +25.00 D (VD = 12 мм) (шаг: 0.01 / 0.12 / 0.25 D)

Цилиндр (CYL) 0.00 ± 12.00 D (шаг: 0.12 / 0.25 D)

Оси 1 ~ 180° (шаг: 1°)

Форма цилиндра -, +, ±

Межзрачковое расстояние (PD) 10 ~ 85 мм

Минимальный диаметр зрачка 2.0 мм

КЕРАТОМЕТРИЯ

Радиус кривизны 5.0 ~ 13.0 мм (шаг: 0.01 мм)

Преломляющая сила 25.96 ~ 67.50 D (шаг: 0.05 / 0.12 / 0.25 D) (при эквивалентном показателе преломления роговицы 1.3375)

Роговичный астигматизм 0.00 ~ -15.00 D (шаг: 0.05 / 0.12 / 0.25 D)

Оси 1 ~ 180° (шаг: 1°)

Диаметр зрачка 2.0 ~ 14.0 мм (шаг: 0.1 мм)

Память 10 измерений для каждого глаза

ДИАПАЗОН ПЕРЕМЕЩЕНИЙ

Вверх-Вниз ± 15 мм

Влево-Вправо ± 5 мм ± 2 мм

Вперед-Назад ± 5 мм ± 2 мм

ПРОЧЕЕ

Дисплей Цветной TFT LCD монитор с диагональю 7″ и функцией регулировки угла наклона

Встроенный принтер Термопринтер

Энергосбережение Автоматическое выключение после 5 минут бездействия

Параметры питания Переменный ток 100 ~ 240 В, 50/60 Гц, 60 Вт

Размер/ Вес 262 x 518 x 441 мм / 20.9 кг

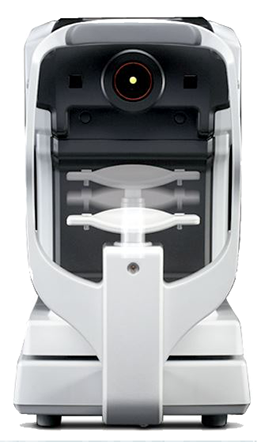

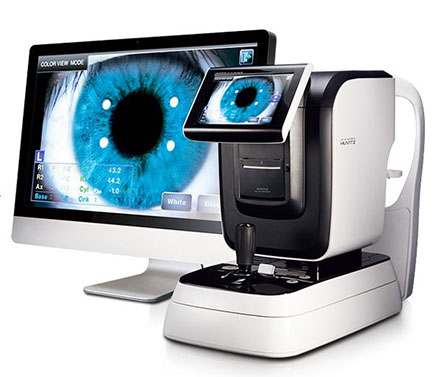

Уникальный набор технологий в одном приборе!

Функция определение контрастной чувствительности,

времени разрыва слезной пленки,

субъективной рефракции для дали и близи;

оценка состояния мейбомиевых желез.

Определение субъективной рефракции

Для повышения точности исследований новый авторефкератометр способен производить определение субъективной рефракции для дали (VA-тест) и для близи с расстояния 33 и 40 см.

Оптическая система

Усовершенствованный алгоритм анализа волнового фронта выходит за рамки общепринятых представлений, повышает точность измерения индекса рефракции и преломляющей силы.

TFBUT и мейбография

Определение времени разрыва слезной пленки (TFBUT) и мейбография — это функции, которые позволяют получить исчерпывающую информацию о состоянии слезной пленки и мейбомиевых желез. Это необходимо, в частности, для диагносики синдрома сухого глаза

Беспроводное соединение

Беспроводная связь авторефкератометра с фороптором HDR-9000 и диоптриметром HLM-9000 осуществляется через Wi-Fi (возможно подключение при помощи RS-232).

РЕЖИМЫ ИЗМЕРЕНИЯ

Режим K/R Кератометрия и рефрактометрия

Режим REF Рефрактометрия

Режим KER Кератометрия

Режим KER Р Перреферическая кератометрия

Цветовой режим Режим просмотра в цвете и подбора контактных линз (с использованием белого и голубого светодиодов)

Режим Z-MAP Построение карт волнового фронта с учетом аберрации высших порядков

Режим MEIBO Измерение секреции мейбомиевых желез

Режим TFBUT Измерение времени разрыва слезной пленки

РЕФРАКТОМЕТРИЯ

Вертексное расстояние (VD) 0.0, 12.0, 13.5, 13.75, 15.0

Сфера (SPH) -30.00 ~ +25.00 D (VD = 12 мм) (шаг: 0.01 / 0.12 / 0.25 D)

Цилиндр (CYL) 0.00 ± 12.00 D (шаг: 0.12 / 0.25 D)

Оси 1 ~ 180° (шаг: 1°)

Форма цилиндра -, +, ±

Межзрачковое расстояние (PD) 10 ~ 85 мм

Минимальный диаметр зрачка 2.0 мм

КЕРАТОМЕТРИЯ

Радиус кривизны 5.0 ~ 13.0 мм (шаг: 0.01 мм)

Преломляющая сила 25.96 ~ 67.50 D (при коэффициенте преломления роговицы 1.3375, шаг: 0.05 / 0.12 / 0.25 D) (при эквивалентном показателе преломления роговицы 1.3375)

Роговичный астигматизм 0.00 ~ -15.00 D (шаг: 0.05 / 0.12 / 0.25 D)

Оси 1 ~ 180° (шаг: 1°)

Диаметр зрачка 2.0 ~ 14.0 мм (шаг: 0.1 мм)

Память 10 измерений для каждого глаза

VA-ТЕСТ (ОПРЕДЕЛЕНИЕ СУБЪЕКТИВНОЙ РЕФРАКЦИИ)

Измерение VA (0.1/ 0.1/0.25/0.32/ 0.4/ 0.5/0.63/ 0.8/ 1.0/1.25)(20/200 / 20/200 / 20/80 / 20/60 / 20/50 / 20/40 / 20/30 / 20/25 / 20/20 / 20/16)

Сфера -22.00 ~ +22.00 D (шаг 0.25 D)

Цилиндр 0.00 ± 10.00 D (макс., шаг 0.25 D)

Ось 1 ~ 180° (шаг: 1°/ 5°)

ДИАПАЗОН ПЕРЕМЕЩЕНИЙ

Вверх-Вниз ± 15 мм

Влево-Вправо ± 5 мм ± 2 мм

Вперед-Назад ± 5 мм ± 2 мм

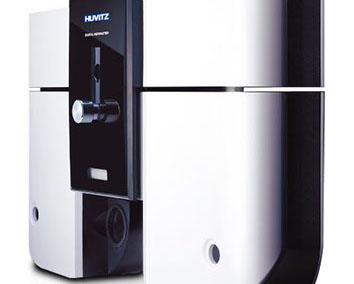

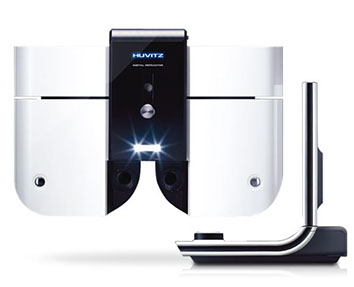

РЕЖИМ ИЗМЕРЕНИЯ

Диапазон сферической коррекции -29.00 ~ +26.75 D (обычный)

-19.00 ~ +16.75 D (кросс цилиндр или призматический тест)

(шаг 0.12 D / 0.25 D / 0.5 D / 1.0 D / 2.0 D / 3.0 D / 4.0 D)

Цилиндрические линзы 0.00 ~ ±8.75 D (шаг 0.25 D / 0.5 D / 1.0 D / 2.0 D / 3.0 D)

Ось цилиндра 0° ~ 180° (шаг 1°/ 5°/ 15°)

PD 48 ~ 80 мм (шаг 0.5 / 1.0 мм)

PD для близи 50 ~ 74 мм (диапазон измерения вблизи: 35 ~ 70 см)

Поворотная призма 0 ~ 20 Δ (шаг 0.1 Δ/ 0.2 Δ/ 0.5 Δ/ 1.0 Δ/ 2.0 Δ)

Кросс цилиндр ±0.25 D / ±0.50 D / ±0.25 D двойной кросс цилиндр (линза с двойной призматичностью)

Ретиноскопия +1.5 D, +2.0 D (дистанция измерения 67 см, 50 см)

ДОПОЛНИТЕЛЬНЫЕ ЛИНЗЫ

Точечное отверстие Ø 2 мм

Цилиндр Мэддокса Правый глаз (красный, горизонтальный)

Левый глаз (красный, вертикальный)

Красный / Зеленый Фильтр Правый глаз (красный)

Левый глаз (зеленый)

Поляризационный фильтр Правый глаз: 135°, 45° / Левый глаз: 45°, 135°

Призма Правый глаз: 6 ΔBU / Левый глаз: 10 ΔBI (до 5 Δ компонент)

Фиксированный кросс цилиндр ±0.50 D (с фиксированной осью на 90°)

РАЗМЕРЫ/ВЕС

Блок фороптора 361 x 108 x 280 мм / 4.74 кг

Пульт управления 216 x 246 x 225 мм / 1.89 кг (Со встроенным принтером)

Коммутационный блок 251 x 240 x 71 мм / 1.88 кг

Параметры питания Переменный ток 100 ~ 120 В / 200 ~ 240 В, 50/60Гц

Энергопотребление 145 ВА

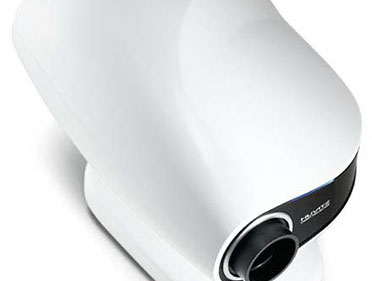

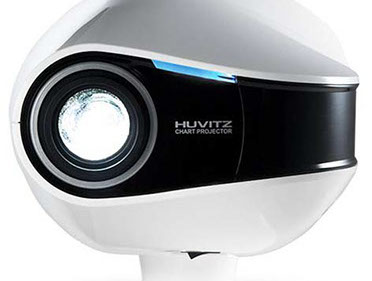

Таблицы оптотипов 41 оптотип, 34 маски, красно-зеленый и поляризационный фильтр

Рабочее расстояние 2.5 ~ 8 м

Скорость смены таблиц 0.15 сек

Проекционное увеличение 30 x на 5 м

Режим энергосбережения Автоматическое выключение после 10 минут бездействия

Программа 2 программы (по 30 оптотипов в каждой)

Угол наклона 15°

Параметры питания 0.3 A, 200 ~ 240 В, 60 Гц

Лампа LED 4 Вт

Размеры 270 x 182 x 230 мм

Вес 3.44 кг

КРЕСЛО

Тип кресла пациента Моторизированное

Типа спинки кресла Фиксированная

Цвет кресла Черный

Наличие подлокотников Да

Тип подлокотников Фиксированные

Максимальный подъем кресла 150 мм

Размещение кресла Отдельное основание

Размеры кресла 650 х 600 х 1350 мм

Вес 38.5 кг

СТОЙКА

Кол-во приборов 1(2)

Форма столешницы Прямоугольная

Размер столешницы 450 x 1057 мм

Угол поворота стола 90°

Ящик для пробных линз Да

Кронштейн проектора знаков Да

Тип ящика Выдвижной

Регулировка проектора по оси X Да

Регулировка проектора по оси Y Нет

Кронштейн фороптера Да

Тип кронштейна фороптера Моторизованный

Максимальный подъем фороптора 200 мм

Цвет корпуса Серый / Черный

Тип лампы главного светильника Светодиодная лампа, 3 Вт

Материалы Металл / Пластик

Параметры питания Переменный ток 110 ~ 220 В, 50/60 Гц

Энергопотребление 420 Вт

Фотокомплект HIS-5000 обеспечивает отличное качество изображений, легко монтируется на все щелевые лампы Huvitz и гарантирует удобство управления. Уникальное программное

обеспечение позволяет быстро архивировать и обрабатывать

информацию, собранную в ходе потоковой фоторегистрации.

Управление записями

База данных MS Access позволяет производить поиск по симптомам, диагнозу и связанным данным и работать с уже сформированными картами пациентов.

Цифровая камера

Интерфейс IEEE 1394 обеспечивает высокую скорость и стабильность передачи фотографий большого размера, за счет чего является более совершенным решением по сравнению со стандартным USB.

Управление камерой

С помощью высокопроизводительной CCD камеры возможно получать отличные изображения в реальном времени, нажав кнопку на джойстике.

ЦИФРОВАЯ КАМЕРА

Сенсор 1/2” CCD

Размер изображения Более 1388 x 1036

Размер ячейки 4.65 мкм x 4.65 мкм

Цветовое разрешение 8 бит или 12 бит Raw RGB, YUV 4 : 2 : 2

Интерфейс IEEE 1394 (6pin)

Скорость передачи данных 400 МБ/с

Частота кадров 15 fps, 7.5 fps, 3.75 fps

Крепление C-Mount

Управление затвором Джойстик или через ПО

Размеры 63 мм x 44 мм x 29 мм

Энергопотребление 3 Вт (12 В, постоянное, через IEEE 1394)

HIS-5000

Процессор Pentium IV, 2 ГГц

Память 512 MБ (рекомендуется 1 ГБ и выше)

Видеокарта ATI Radeon 9200 (128 МБ) или аналог

Операционная система

Microsoft Windows NT(with service pack 6),

Windows 2000 (with service pack 4)

Передача данных

Windows XP, Microsoft internet Explorer 6 (рекомендуется Explorer 7)

Standard IEEE 1394a Firewire порт, совместимый OHCI 1.1 (с дополнительным питанием 12 В, если присоединен к ноутбуку)

Монитор LCD или ЭЛТ (минимальное разрешение 1280 x 1024, рекомендуется 1600 x 1200 и выше)

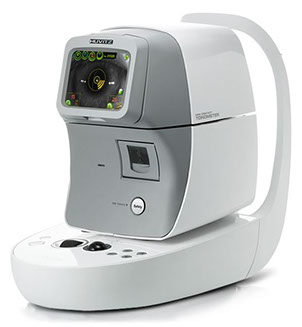

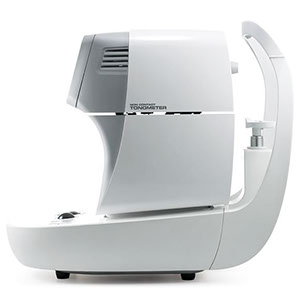

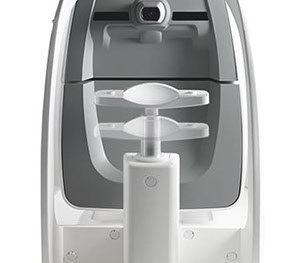

Тип  Бесконтактный

Диапазон измерения  0 ~ 60 мм рт.ст.

Точность измерения  1 мм рт.ст.

Рабочее расстояние  11 мм от сопла

Метод измерения

    Автоматический (переход с правого на левый глаз, центрация, фокусировка, выстрел).

    Полуавтоматический (центрация, фокусировка, выстрел).

    Ручной

Интерфейс  RS232C

Дисплей  5.7” цветной TFT ЖК-дисплей (угол наклона 0 ~ 90°)

Принтер  Термопринтер

Параметры питания  Переменный ток 100 ~ 240 В, 50/60 Гц

Габариты принтера  63 х 44 х 29 мм

Энергопотребление  80 ВА

Диапазон перемещений  Вперед / назад: 40 мм, влево / вправо: 90 мм, вверх / вниз: 30 мм

Габариты  462 х 294 х 510 мм

Масса  20,5 кг

Комплект поставки  Тонометр — 1 шт., бумага для подбородника — 1 уп., рулон для принтера — 1 шт., кабель питания — 1 шт., чехол от пыли — 1 шт., руководство пользователя — 1 шт.

Устройство НТ-5000 служит функциональным дополнением

Щелевых ламп HS-серии. Наклонное расположение цифрового

дисплея обеспечивает максимальный комфорт оператора,

а подсветка экрана позволяет считывать результаты измерений

даже в слабоосвещенных помещениях. Также у тонометра есть

широкие ручки для удобной настройки положения измеряющей призмы.

Еще одним достоинством НТ-5000 является возможность мгновенного

перехода из «спящего» режима в режим измерения.

Способ крепления На тело микроскопа

Диапазон измерения 3 ~ 75 мм. рт.ст.

Стандартное отклонение Менее 1.5% измеряемой величины

Тип аккумулятора Пальчиковые батарейки (ААА)

Вес 0.5 кг (без аксессуаров, с батарейками)

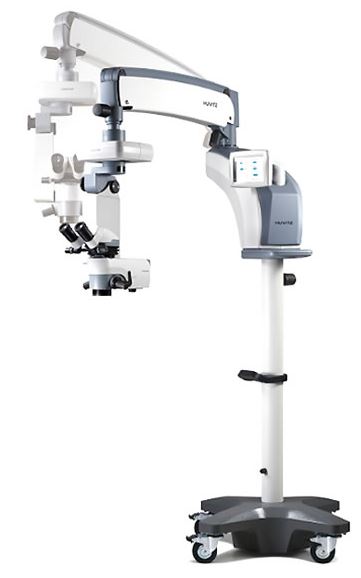

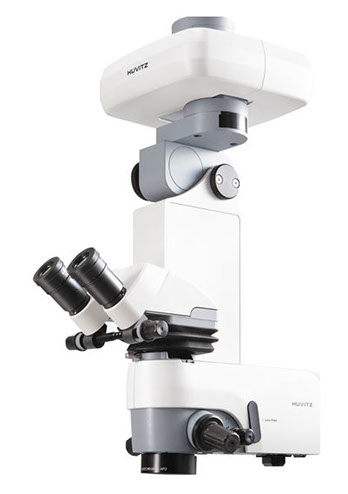

Апохроматическая оптическая система

Современная оптика HOM-700 в сочетании с входящими в стандартную комплектацию широкоугольными окулярами (21 мм) обеспечивает комфортное наблюдение оперируемой области. Яркое, чистое и резкое 3D изображение позволяет хирургам использовать всю мощь нового микроскопа. Прецизионная система плавного масштабирования (кратность 6:1) быстро и без усилий устанавливает требуемое увеличение.

Оптимизированная система освещения

Установленная на микроскопе осветительная система позволяет уменьшить тени в глубоких полостях, а также обладает ярким и равномерным полем в области наблюдения. За безопасность офтальмохирургии отвечают встроенные ИК и УФ фильтры, поглощающие избыточное тепло, поступающее от галогенной лампы, и отсекающие вредоносное УФ излучение.

Тонкая настройка по всем осям

Перемещение подвески микроскопа по осям X,Y,Z (в диапазоне: 50 х 50 х 50 мм) гарантирует максимальное удобство в работе, вне зависимости от роста хирурга и его предпочтений оперировать сидя или стоя.

Надежный напольный штатив

Высококачественные подшипники и пневматические пружины, на базе которых построена подвеска HOM-700, демонстрируют непревзойденную надежность. Великолепно сбалансированный штатив сохраняет плавность хода и стабильность положения даже при частых перемещениях.

Удобная педаль управления

Педаль позволяет точно и без усилий управлять микроскопом без помощи рук: эффективно контролировать яркость, увеличение и фокус. В соответствии с пожеланиями пользователя и при помощи встроенной компьютеризированной панели управления кнопки педали могут быть перепрограммированы индивидуальным образом.

Понятный графический дисплей

Встроенная поворотная 7-ми дюймовая TFT ЖК панель управления (+180°… -135°) позволяет без каких либо усилий настраивать микроскоп для эффективной работы. Сенсорный экран с интуитивно-понятным графическим интерфейсом предназначен для удобного восприятия информации. Система позволяет создавать и сохранять пакеты индивидуальных настроек (до 4-х пакетов на одном приборе), и загружать их при необходимости.

Делитель луча (опция)

Присоединение к микроскопу внешних видеоустройств возможно благодаря делителю луча. Разделение светового потока происходит в отношении: 80% — для наблюдателя, 20% — для камеры (F = 58 мм, разъем для камеры (опция)). Дополнительное оборудование: адаптер с-mount, HOM камера (опции).

МИКРОСКОП Блок увеличения 6:1, моторизированный, с изменяемой скоростью увеличения

Объектив Апохромат, рабочее расстояние 200 мм

Регулировка PD С помощью рукоятки

Тубус Бинокулярный, наклонный, 0° ~ 35°

Окуляры 10x/ 21мм (для тех, кто носит очки)

Увеличение 3.1х ~ 18.7х

Освещение 2 галогенные лампы, 12 В / 50 Вт, угол освещения 6° (блокируемый), интегрованный ИК фильтр, интегрированный GG420 УФ фильтр, переключаемый GG475 УФ фильтр (опция), 2 отсека для дополнительных фильтров (диаметр 32 мм).

Делитель луча (опция) Наблюдение 80% / 20% или 50% / 50%

ШТАТИВ Максимальная нагрузка 5.0 кг

Вынос плеч Около 1430 мм

Минимальная транспортировочная высота Около 1929 мм

Тормоза 3 механических тормоза с рукояткой, 1 запорный рычаг для вертикального перемещения

Вертикальное перемещение Около 595 мм

Балансировка С помощью пневматической пружины

Вращение Ось 1 (колонна): без ограничения. Ось 2 (центральное сочленение): +180 /–135°. Ось 3 (блок XY): +180/–155°

Наклон Ручная плавная регулировка ± 5°

ОСНОВАНИЕ Габариты Около 590 х 590 мм, на 4-х роликах, 1 ножной тормоз, ролики (4 х Ø 100 мм)

ПАНЕЛЬ УПРАВЛЕНИЯ Дисплей TFT ЖК-дисплей, 7″, 800 х 480 RGB (сенсорный экран)

Педаль / рукоятка управления Ножная педаль управления, 12 функций, продольное или поперечное исполнение, опционально: 6 или 16 функций

ВИДЕОКАМЕРА (опция) Датчик КМОП-матрица 1/3 дюйма

Развертка Прогрессивная

Цифровое разрешение HD-SDI/3G-SDI

1920 x 1080 p (50, 60 кадр/с, 25, 30 кадр/с, 1080i)

1280 x 720 p (25, 30 кадр/с)

HDMI 1.4

Крепление C-Mount, CS-Mount

Электронный затвор Авто/Ручной (1/30(25) ~ 1/30000 с)

Баланс белого Авто/Ручной (3000 К°, 5000 К°, 8000 К°, усиление каналов R, B)

Компенсация засветки Вкл/выкл

Зеркальное изображение Зеркало, переворот (вкл/выкл)

Цифровое увеличение Да

Параметры питания Постоянный ток 12 В, 1.0 А

Масса 200 г
